完成实验2

获得gettrace.txt文件

打开gettrace工程——mycpu_env/gettrace/gettrace.xpr。运行gettrace工程的仿真（进入仿真界面后，直接点击run all等待仿真运行完成），生成新的参考trace文件golden_trace.txt（mycpu_env/gettrace/golden_trace.txt）。要等仿真运行完成，golden_trace.txt才有完整的内容。 （如果是通过压缩包exp6.zip获取实验开发环境的，可以跳过该步骤。）

提示

利用create_project.tcl创建工程可参考 利用tcl创建Vivado工程

如果使用的Vivado版本并非 2019.2 版本可参考 升级工程和IP核

开发CPU代码

mycpu_env/myCPU/下的代码存在若干错误，阅读理解，并通过trace机制调试出全部bug

创建Vivado工程

进入 mycpu_env/soc_verify/soc_dram/run_vivado/ 目录下启动验证myCPU的工程。

仿真验证自己的CPU

在验证myCPU的工程中运行仿真

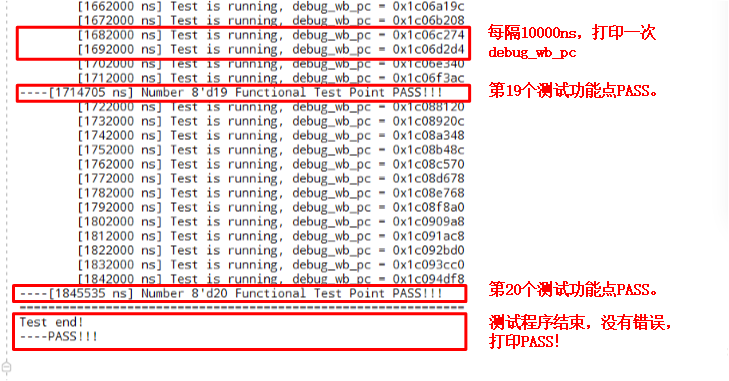

如果执行正确，结果类似于下图

提示

如果仿真后，发现CPU没有正确执行程序，可以结合 func/obj/inst_ram.txt 当中的代码进行调试

如果仿真后，发现仿真没有正确执行，请检查仿真设置

上板验证自己的CPU

在FPGA上板验证时其结果正确与否的判断也只有一种方法，func正确的执行行为是：

• 开始，单色LED全灭，双色LED灯一红一绿，数码管显示全0；

• 执行过程中，单色LED全灭，双色LED灯一红一绿，数码管高8位和低8位同步累加；

• 结束时，单色LED全灭，双色LED灯亮两绿，数码管高8位和低8位数值相同，对应测试功能点数目。

提示

如果仿真没用通过，寄希望于上板通过不如再多检查检查
